Comment un boîtier de commande vidéo de véhicule 4CH simplifie les systèmes multi-caméras pour les camions

Simplifier le contrôle multi-caméras dans les véhicules utilitaires. Les véhicules utilitaires modernes nécessitent souvent plusieurs caméras pour améliorer la visibilité autour du véhicule. Un camion, par exemple, peut utiliser simultanément une caméra avant, une caméra de recul et des caméras latérales. Lorsque plusieurs caméras sont connectées à un moniteur de véhicule, une méthode de commutation et de contrôle fiable est nécessaire. LeBoîtier de commande vidéo de véhicule 4CH pour affichage multi-caméras et commutation de caméraest conçu pour ce type d’application. Il intègre quatre entrées de caméra CVBS dans une unité de contrôle vidéo compacte du véhicule, permettant aux installateurs de créer un système de surveillance multi-caméras centralisé sans utiliser de contrôleurs séparés pour chaque caméra.

Un contrôleur pour quatre caméras de véhicule

Le boîtier de commande vidéo du véhicule 4CH prend en charge jusqu'à quatre entrées de caméra CVBS.

Une configuration typique de caméra de véhicule peut inclure :

• CAM1 – Caméra de vue frontale
• CAM2 – Caméra de recul/caméra de recul
• CAM3 – Caméra latérale gauche
• CAM4 – Caméra côté droit

Cette configuration peut être utilisée pour les camions, les véhicules de livraison, les véhicules logistiques, les bus, les véhicules utilitaires et autres véhicules commerciaux où plusieurs zones de visualisation doivent être surveillées à partir d'un seul écran. Pour les fabricants et les installateurs de systèmes de caméras de véhicule, l’utilisation d’un contrôleur de caméra de véhicule centralisé peut également rendre l’intégration du système plus simple.

Changement automatique de caméra lorsqu'un déclencheur est activé

L'une des fonctions principales de ce boîtier de commutation de caméra est la commutation automatique de la caméra. Chaque caméra peut être déclenchée séparément. Lorsqu'un signal de déclenchement est activé, la caméra correspondante peut automatiquement passer en affichage plein écran.

Par exemple:

• Signal de recul → Caméra arrière
• Clignotant gauche → Caméra côté gauche
• Clignotant droit → Caméra latérale droite

Cela permet au moniteur du véhicule d'afficher automatiquement la vue de la caméra associée à une condition de conduite spécifique au lieu de demander au conducteur de basculer manuellement entre les canaux de caméra. Le système permet également de configurer CAM1, CAM2, CAM3 ou CAM4 comme priorité d'affichage lorsque plusieurs signaux de déclenchement sont reçus.

Convient aux systèmes de caméras de véhicules CVBS existants

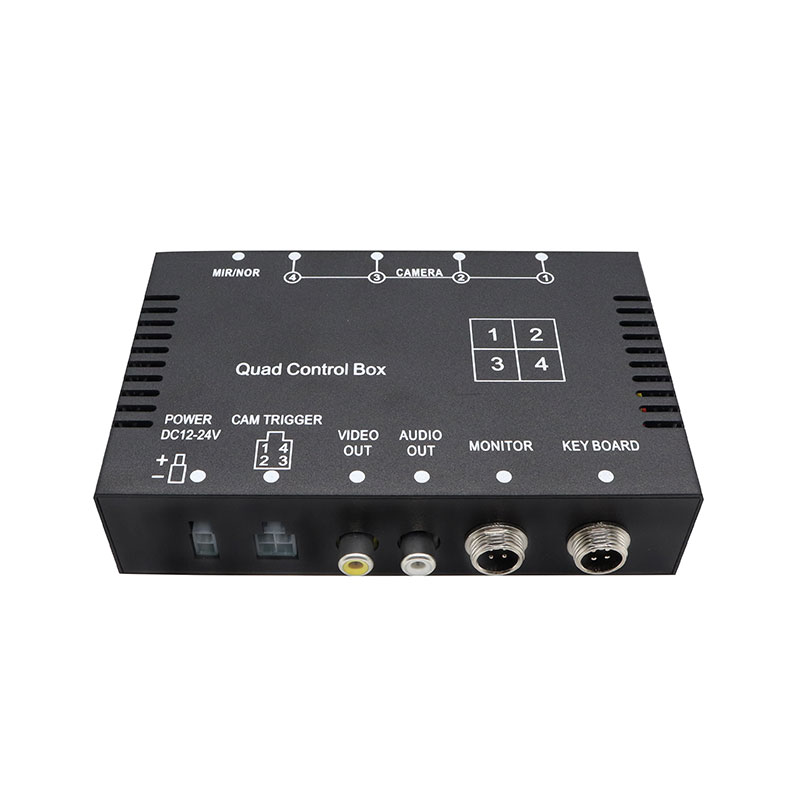

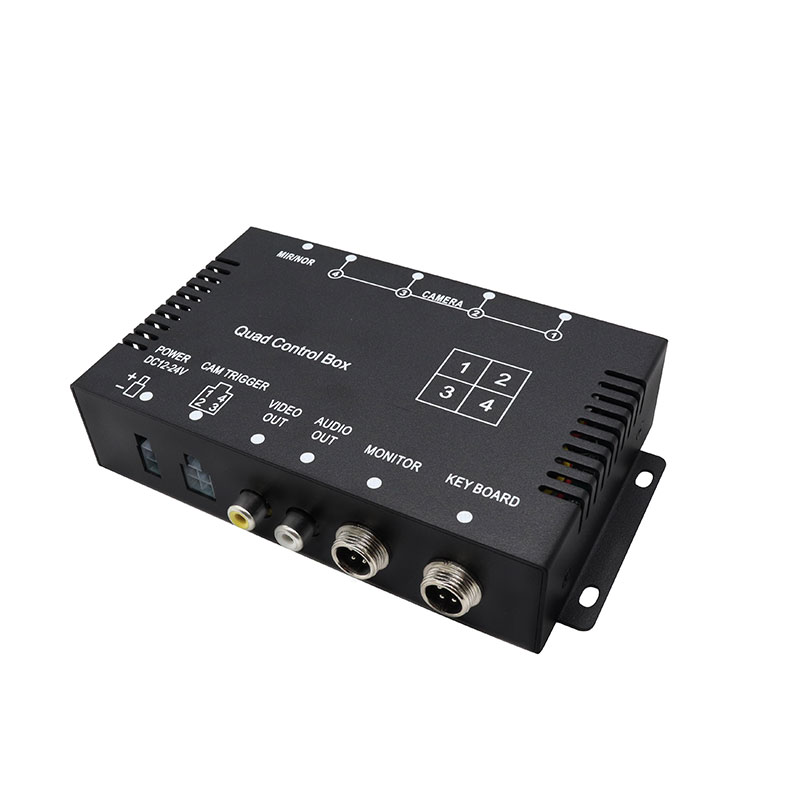

Pour les clients travaillant avec des caméras de véhicule analogiques conventionnelles, le remplacement d'un système de caméra complet n'est pas toujours nécessaire. Ce contrôleur vidéo CVBS est conçu pour quatre entrées de caméra CVBS et peut être intégré aux moniteurs de véhicules compatibles. La sortie vidéo est disponible via RCA ou un connecteur aviation 4P, offrant une flexibilité pour différentes configurations de câblage du véhicule. Le contrôleur prend en charge les formats vidéo PAL et NTSC et fournit une puissance de sortie de 12 V pour les caméras et les moniteurs LCD. Ce produit convient donc aux intégrateurs de systèmes à la recherche d'un mélangeur vidéo automobile compact pour les applications de véhicules commerciaux.

Paramètres d'image flexibles pour différentes positions de caméra

Différentes positions d'installation de la caméra peuvent nécessiter différentes orientations d'image. Le contrôleur 4CH prend en charge les paramètres indépendants d'image normale ou miroir pour chaque canal de caméra. Par conséquent, les installateurs peuvent configurer les caméras avant, arrière, gauche et droite en fonction de leurs positions d'installation réelles. Après l'annulation d'un signal de déclenchement, l'image peut rester affichée pendant environ deux secondes avant de revenir à l'état d'affichage précédent. Cela offre une expérience de commutation plus contrôlée pour les systèmes de caméras des véhicules.

Applications d'un contrôleur de caméra de véhicule 4CH

Le boîtier de commande vidéo de véhicule 4CH pour l'affichage multi-caméras et la commutation de caméras peut être intégré à diverses applications de surveillance vidéo mobile, notamment :

• Systèmes de caméras pour camions
• Surveillance des véhicules utilitaires
• Véhicules de livraison et de logistique
• Systèmes de caméras pour bus et autocars
• Véhicules de chantier
• Camions à benne basculante
• Camions malaxeurs à béton
• Excavatrices
• Chargeuses sur pneus
• Véhicules utilitaires
• Véhicules spéciaux
• Systèmes de vision arrière multi-caméras

Pour les fabricants de systèmes de caméras de flotte, les intégrateurs d'électronique automobile et les installateurs professionnels, le contrôleur peut servir de composant de commutation centralisé entre plusieurs caméras CVBS et un moniteur de véhicule.

Pourquoi utiliser un boîtier de commutation de caméra 4CH ?

Un système de véhicule multi-caméras ne nécessite pas toujours une plate-forme de traitement vidéo compliquée. Pour les applications qui nécessitent principalement plusieurs entrées de caméra, une commutation automatique des caméras et un contrôle centralisé de l'affichage, un boîtier de commutation de caméra 4CH dédié peut fournir une solution simple. Le boîtier de commande vidéo de véhicule Carleader 4CH pour l'affichage multi-caméras et la commutation de caméra combine une entrée de caméra CVBS à quatre canaux, un contrôle de déclenchement individuel, une commutation plein écran automatique, une priorité de caméra configurable et des paramètres de miroir indépendants dans une unité compacte. Pour les fabricants, distributeurs et installateurs de caméras de véhicules recherchant un contrôleur vidéo de véhicule 4CH, un contrôleur vidéo CVBS, un commutateur vidéo automobile ou un boîtier de commutation de caméra, ce type de contrôleur peut être intégré dans différents projets de surveillance de véhicules utilitaires. Carleader fournit des contrôleurs de caméras pour véhicules et des composants de surveillance vidéo pour véhicules destinés aux applications de véhicules utilitaires. Les exigences OEM et personnalisées peuvent être discutées en fonction des spécifications du projet.
