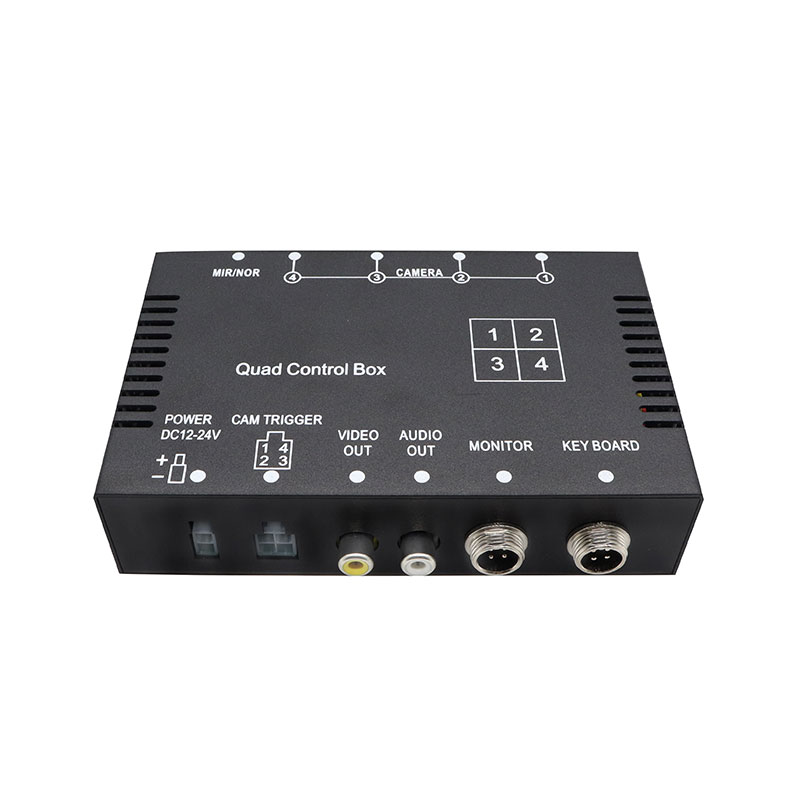

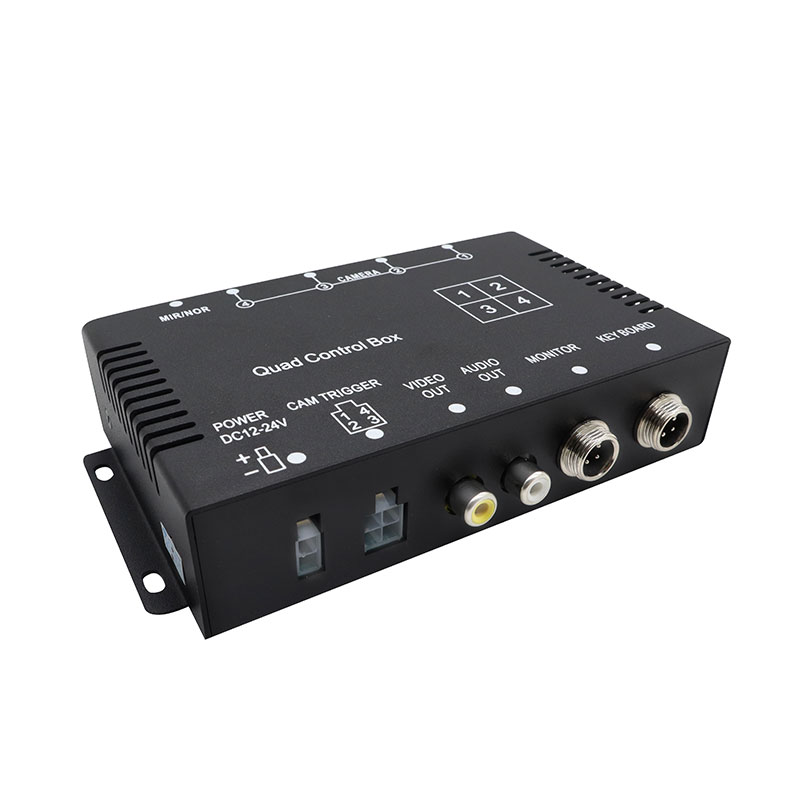

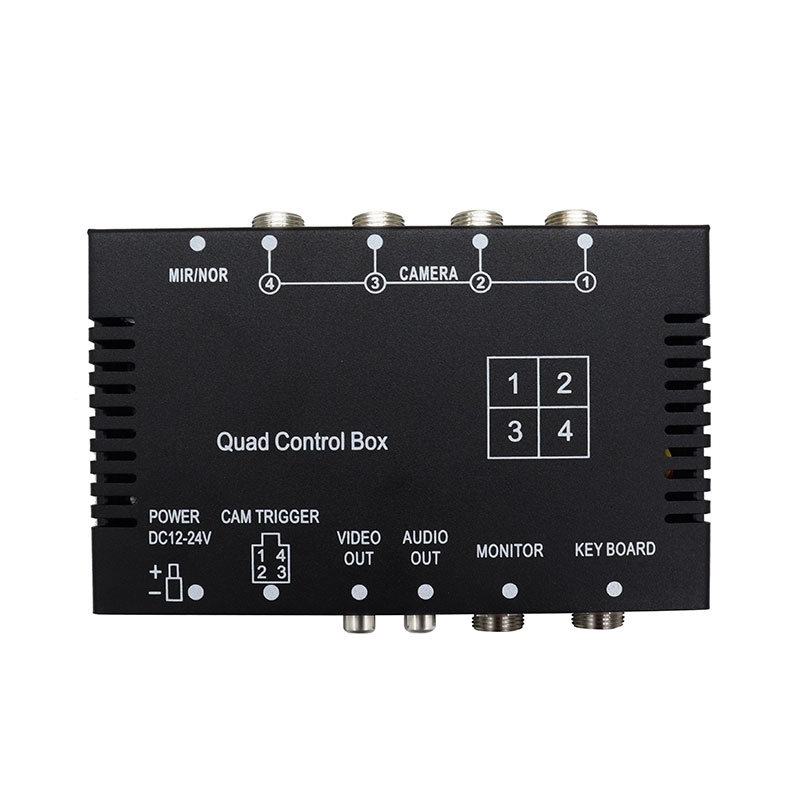

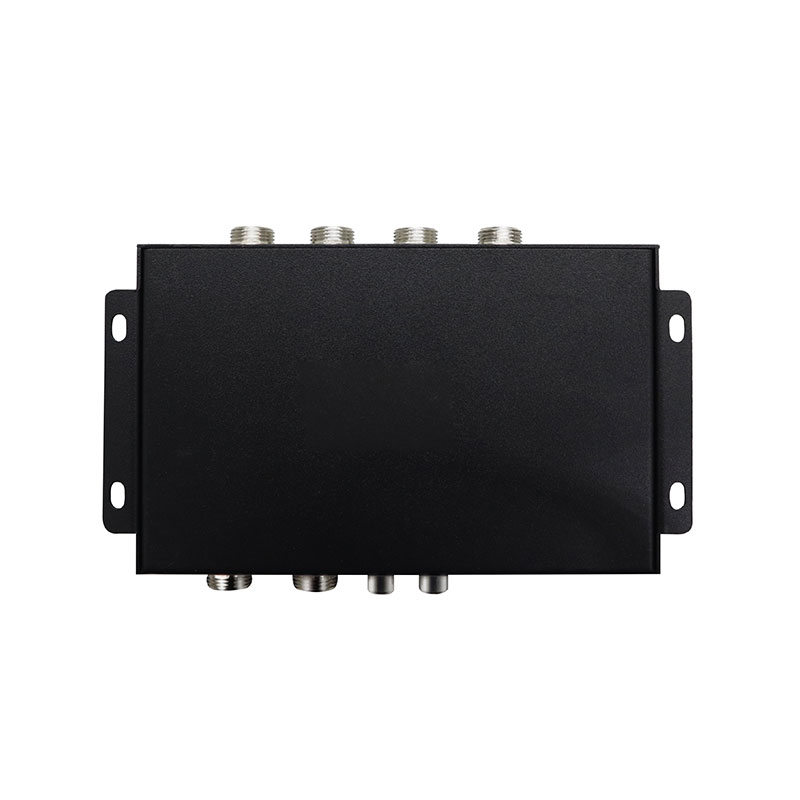

Boîtier de commande vidéo de véhicule 4CH pour affichage multi-caméras et commutation de caméra

Au lieu de connecter plusieurs caméras directement à des dispositifs de contrôle séparés, le contrôleur fournit 4 entrées de caméra dans une unité compacte, permettant de sélectionner et d'afficher différentes vues de caméra via un moniteur de véhicule. Le système prend en charge quatre caméras de véhicule CVBS et peut automatiquement diviser ou commuter l'affichage vidéo en fonction du mode de fonctionnement sélectionné. Chaque caméra peut être déclenchée séparément, tandis que le système peut afficher automatiquement la caméra correspondante en plein écran lorsqu'un signal de déclenchement est activé.  Chaque canal prend en charge des paramètres miroir/image normale indépendants, ce qui rend le système adapté à différentes positions d'installation de caméra. Après l'annulation d'un signal de déclenchement, le système peut retarder le retour de l'image d'environ 2 secondes avant de revenir à l'état d'affichage précédent. Cela rend le produit adapté à la commutation de caméras de véhicules, aux systèmes de caméras de recul, à la surveillance multi-caméras et aux systèmes vidéo de véhicules commerciaux.

Caractéristiques du produit

1. Entrée multi-caméra 4CH

Le contrôleur prend en charge quatre entrées de caméra CVBS, permettant d'intégrer plusieurs caméras de véhicule dans un seul système de surveillance vidéo.

Il peut être connecté à :

• Caméra frontale
• Caméra de recul
• Caméra côté gauche
• Caméra côté droit

Cela le rend adapté aux systèmes de surveillance de véhicules à 4 caméras.

2. Commutation automatique de caméra

Lorsqu'un signal de déclenchement est activé, la caméra correspondante peut automatiquement passer en affichage plein écran.

Cette fonction est utile pour des applications telles que :

• Activation de la caméra de recul
• Surveillance des clignotants
• Activation de la caméra latérale
• Surveillance de porte ou de véhicule spécial

3. Contrôle de déclenchement individuel

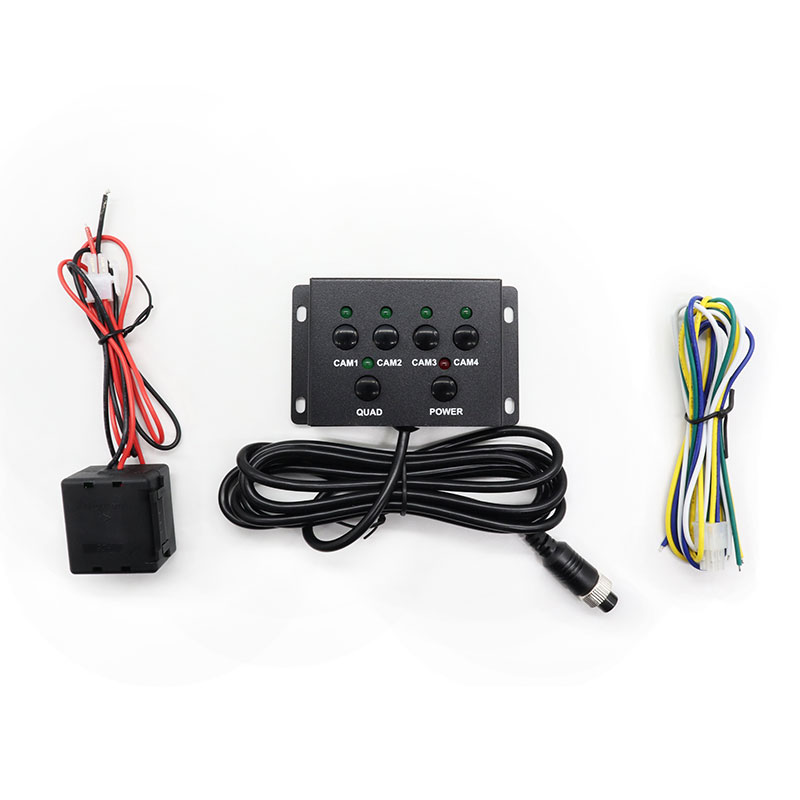

Chaque caméra peut être déclenchée séparément. L'utilisateur peut sélectionner l'un des quatre canaux de caméra via le fil de déclenchement ou une opération manuelle, offrant un contrôle flexible pour différentes configurations de véhicule.

4. Priorité de caméra configurable

Le système prend en charge les paramètres de priorité d'affichage pour : CAM1 / CAM2 / CAM3 / CAM4. Cela permet à l'installateur de définir quelle caméra doit être prioritaire lorsque plusieurs signaux de déclenchement sont reçus.

5. Plusieurs options de connecteur vidéo

La sortie vidéo est disponible via : Connecteur aviation RCA/4P. Cela offre une flexibilité pour l'intégration avec différents systèmes de câblage de moniteurs et de caméras de véhicule.

Paramètres du produit

Type de produit : Boîtier de commande vidéo du véhicule D1 4CH

Entrée caméra : 4CH CVBS

Sélection de la caméra : Déclencheur individuel/sélection manuelle

Afficher: Commutation automatique plein écran

Priorité d'affichage : CAM1 / CAM2 / CAM3 / CAM4

Paramètre d'image : Normal / Miroir

Fonction de déclenchement : Déclencheur de caméra individuel

Délai de retour du déclencheur : Env. 2 secondes

Format vidéo : PAL/NTSC

Audio : Sortie audio prise en charge

Puissance de sortie : 12V pour caméras et LCD

Tension de fonctionnement : 9V-32V

Protection: Haute tension/basse tension/protection contre les surcharges

Connecteur de sortie vidéo : RCA / 4P Aviation

Dimension: 155 × 87 × 32 mm

Scénarios d'application

1. Système de caméra pour camion

Le contrôleur peut connecter plusieurs caméras à un système de caméra de camion, notamment des caméras avant, arrière et latérales.

2. Surveillance des véhicules commerciaux

Convient aux systèmes de surveillance vidéo des véhicules utilitaires où plusieurs caméras doivent être connectées à un seul écran de véhicule.

Les candidatures peuvent inclure :

• Camions de livraison
• Véhicules logistiques
• Véhicules de service
• Véhicules utilitaires
• Fourgons commerciaux
• Système de caméra de bus

Le contrôleur vidéo 4CH peut être intégré aux systèmes de caméras de bus pour la surveillance avant, arrière et latérale.

3. Véhicule de chantier

Convient aux véhicules de construction et spéciaux nécessitant plusieurs vues de caméra autour du véhicule.

Les exemples incluent :

• Camions à benne basculante
• Camions malaxeurs à béton
• Excavatrices
• Chargeuses sur pneus
• Véhicules spéciaux
• Système de caméra de recul

Le contrôleur peut être utilisé comme contrôleur de caméra de recul pour afficher automatiquement la caméra arrière lorsqu'un déclencheur inverse est activé.

4. Système de surveillance multi-caméras

Pour les véhicules nécessitant plusieurs angles de vision, le contrôleur vidéo multi-caméras permet une commutation centralisée des caméras et une gestion de l'affichage.

Configuration typique de la caméra du véhicule

Système de véhicule typique à 4 caméras :

• CAM1 → Caméra de vue frontale
• CAM2 → Vue arrière / Caméra de recul
• CAM3 → Caméra de vue latérale gauche
• CAM4 → Caméra de vue latérale droite

Contrôle:

Fil de déclenchement/sélection manuelle

Afficher: Commutation automatique en plein écran

Image: Normal/Miroir sélectionnable

Vidéo: CVBS

Pouvoir: 9-32 V

FAQ

Q1 : Combien de caméras ce boîtier de contrôle vidéo peut-il prendre en charge ?

Le contrôleur prend en charge 4 entrées de caméra CVBS.

Q2 : Chaque caméra peut-elle être déclenchée séparément ?

Oui. Chaque caméra peut être déclenchée individuellement via le fil de déclenchement.

Q3 : La caméra peut-elle s’afficher automatiquement en plein écran ?

Oui. Lorsque le signal de déclenchement correspondant est activé, la caméra sélectionnée peut automatiquement passer en affichage plein écran.

Q4 : Puis-je sélectionner manuellement la caméra ?

Oui. N'importe lequel des quatre canaux de caméra peut être sélectionné via la fonction de contrôle.

Q5 : Chaque caméra peut-elle utiliser un réglage de miroir différent ?

Oui. Chaque canal prend en charge des paramètres indépendants d'image normale ou miroir.

Q6 : Quels véhicules peuvent utiliser ce contrôleur ?

Il peut être utilisé pour les camions, les bus, les véhicules utilitaires, les véhicules de construction, les véhicules spéciaux et les systèmes de caméras de flotte.

Q7 : Est-il compatible avec les véhicules 24 V ?

Oui. La tension de fonctionnement est de 9 à 32 V, ce qui la rend adaptée aux applications de véhicules 12 V et 24 V.

Q8 : Le contrôleur prend-il en charge PAL et NTSC ?

Oui. Les formats vidéo PAL et NTSC sont pris en charge.

Q9 : Est-ce qu'il prend en charge l'audio ?

Oui. Le contrôleur prend en charge la sortie audio.

Q10 : Que se passe-t-il une fois le déclencheur annulé ?

Une fois le déclenchement annulé, l'image peut rester pendant environ 2 secondes avant de revenir à l'état d'affichage précédent.
